कॉपर पेस्ट भरा हुआ छेद पीसीबी: बाई AE3030 कॉपर पल्प एक गैर-प्रवाहकीय डीएओ कॉपर पेस्ट है जिसका उपयोग मुद्रित सब्सट्रेट डीयू प्लेट के उच्च घनत्व वाले विधानसभा और तारों के बिछाने के लिए किया जाता है। झुआन की विशेषताओं के लिए "उच्च तापीय चालकता", "बुलबुला -फ्री "," फ्लैट "और इसी तरह, वाया पर उच्च विश्वसनीयता पैड के डिजाइन के लिए तांबे का पेस्ट सबसे उपयुक्त है, वाया और थर्मल वाया पर स्टैक। कॉपर पेस्ट व्यापक रूप से एयरोस्पेस उपग्रह, सर्वर, केबल मशीन, एलईडी बैकलाइट और इतने पर से उपयोग किया जाता है।

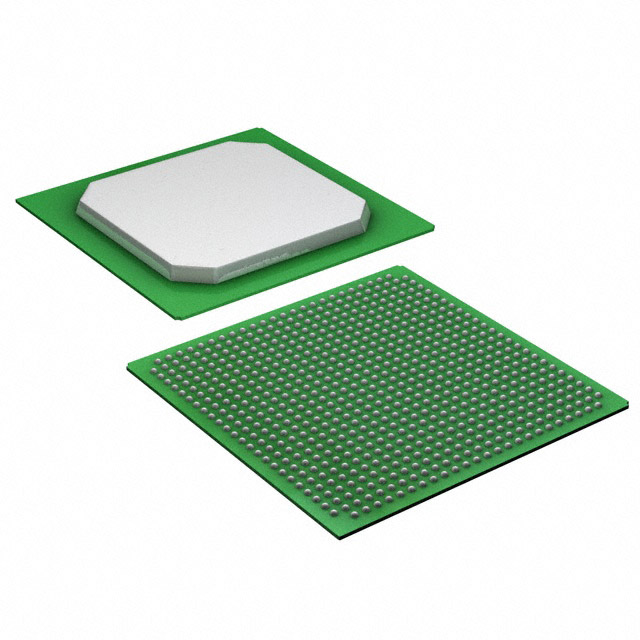

BGA एक पीसीबी सर्किट बोर्ड पर एक छोटा सा पैकेज है, और BGA एक पैकेजिंग विधि है जिसमें एक एकीकृत सर्किट एक कार्बनिक वाहक बोर्ड का उपयोग करता है। निम्नलिखित लगभग 8 परतों वाला छोटा BGA PCB है, मुझे आशा है कि आप बेहतर तरीके से 8 परतों वाले छोटे BGA PCB को समझने में मदद करेंगे। ।
दफन vias: दफन vias केवल आंतरिक परतों के बीच के निशान को जोड़ते हैं, इसलिए वे पीसीबी की सतह से दिखाई नहीं देते हैं। जैसे 8 लेयर बोर्ड, 2-7 लेयर्स के छेद को दफन किया जाता है। निम्नलिखित मैकेनिकल ब्लाइंड दफन होल पीसीबी से संबंधित है, मैं आपको मैकेनिकल ब्लाइंड दफन होल पीसीबी को बेहतर ढंग से समझने में मदद करने की उम्मीद करता हूं।
बोर्ड के किनारे अर्ध-धातुयुक्त छेदों की एक पूरी पंक्ति के साथ इस तरह के पीसीबी को अपेक्षाकृत छोटे छिद्र की विशेषता है। यह ज्यादातर मदर बोर्ड की बेटी बोर्ड के रूप में वाहक बोर्ड पर उपयोग किया जाता है। पैरों को एक साथ वेल्डेड किया गया है। निम्नलिखित 4 लेयर हाई प्रिसिजन एचडीआई पीसीबी से संबंधित है, मुझे आशा है कि आप 4 लेयर हाई प्रिसिजन एचडीआई पीसीबी को बेहतर ढंग से समझने में मदद करेंगे।
