विभिन्न आवेदन परिदृश्यों में,उच्च गति बोर्डडिजाइन को स्पष्ट रूप से विभेदित जोर दिखाते हुए, अपने मुख्य कार्यों और भौतिक सीमाओं को बारीकी से फिट करने की आवश्यकता है। सिस्टम के तंत्रिका केंद्र के रूप में, बैकप्लेन कई बेटी कार्डों को जोड़ने और हाई-स्पीड डेटा एक्सचेंज को महसूस करने की भारी जिम्मेदारी वहन करता है। इस प्रकार के हाई-स्पीड बोर्ड डिजाइन की मुख्य चुनौती अल्ट्रा-हाई डेंसिटी इंटरकनेक्शन के कारण होने वाली सिग्नल अखंडता समस्याओं को दूर करना है। यह हाई-स्पीड सिग्नल चैनलों से मेल खाने के लिए सख्त प्रतिबाधा नियंत्रण पर विशेष जोर देता है, और कनेक्टर्स के चयन, लेआउट और बैक ड्रिलिंग प्रक्रिया पर लगभग कठोर आवश्यकताएं हैं। लंबी दूरी के संचरण के तहत डेटा विश्वसनीयता और घड़ी सिंक्रनाइज़ेशन सुनिश्चित करने के लिए प्रतिबिंब और क्रॉसस्टॉक को कम से कम किया जाना चाहिए। इसी समय, बैकप्लेन के विशाल भौतिक आकार और जटिल स्टैकिंग संरचना ने भी गर्मी अपव्यय और यांत्रिक शक्ति के लिए अद्वितीय आवश्यकताओं को आगे बढ़ाया।
लाइन कार्ड (या व्यवसाय कार्ड) के लिए, उन पर हाई-स्पीड बोर्ड सीधे सिग्नल के ट्रांसमिशन, प्रोसेसिंग और अग्रेषण के लिए जिम्मेदार है। इस प्रकार का डिज़ाइन इंटरफेस से प्रोसेसिंग चिप्स तक सिग्नल के ट्रांसमिशन पथ को अनुकूलित करने पर केंद्रित है। हाई-स्पीड बोर्डों को ध्यान से उच्च गति वाले अंतर जोड़ी लाइनों को बाहर करना चाहिए, उनकी समान लंबाई, समान दूरी और अंतर-प्रतीकात्मक हस्तक्षेप और सिग्नल विरूपण को कम करने के लिए रिक्ति को ठीक से नियंत्रित करना चाहिए, और उच्च आवृत्तियों (जैसे 25 जी+) पर डेटा फिडेलिटी सुनिश्चित करना चाहिए। पावर अखंडता और कम-शोर वाली बिजली की आपूर्ति एक और कुंजी है, और अनुकूलित स्टैकिंग के माध्यम से उच्च गति वाले चिप्स के लिए एक अत्यंत "स्वच्छ" ऊर्जा स्रोत प्रदान किया जाना चाहिए, बड़ी संख्या में डिकॉउलिंग कैपेसिटर और संभावित विभाजन बिजली परतों की एक बड़ी संख्या। इसके अलावा, गर्मी अपव्यय घनत्व आमतौर पर अधिक होता है, और एक गर्मी सिंक या यहां तक कि एक वाहिनी डिजाइन की आवश्यकता होती है।

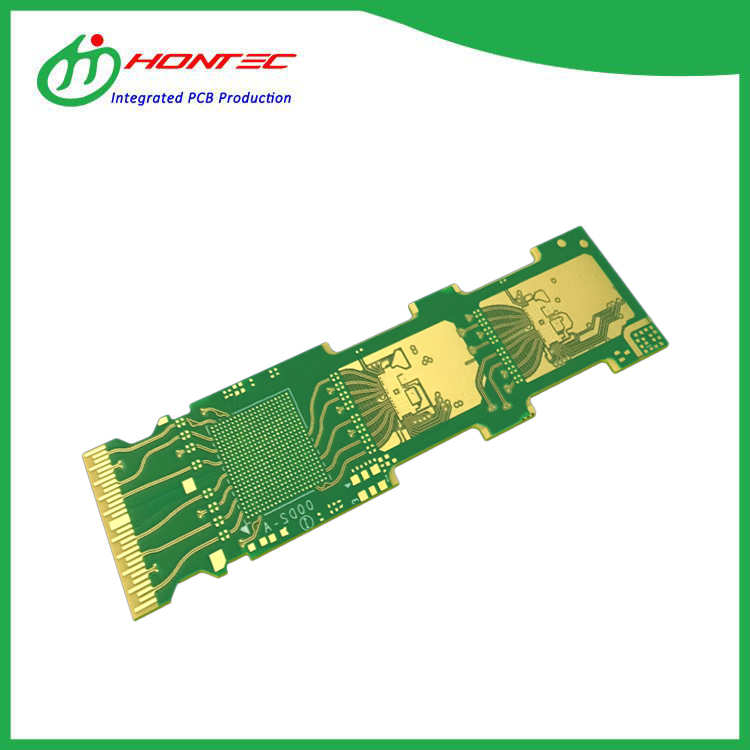

ऑप्टिकल मॉड्यूल के लिए,उच्च गति बोर्डउनके अंदर एक अत्यंत कॉम्पैक्ट स्थान में इलेक्ट्रो-ऑप्टिकल/फोटोइलेक्ट्रिक रूपांतरण का एहसास होता है। डिजाइन का प्राथमिक ध्यान अत्यधिक लघुकरण और उच्च-आवृत्ति प्रदर्शन के बीच अंतिम संतुलन के लिए अत्यधिक संकुचित है। हाई-स्पीड बोर्डों का क्षेत्र बहुत महंगा है, वायरिंग लेयर्स की संख्या सीमित है, और आरएफ डिजाइन अवधारणा व्यापक रूप से उधार ली गई है। माइक्रोस्ट्रिप/स्ट्रिपलाइन संरचना को बारीक अनुकरण और अनुकूलित करना आवश्यक है, उच्च-आवृत्ति त्वचा प्रभाव और ढांकता हुआ हानि पर विशेष ध्यान दें, और चतुराई से मिश्रित सब्सट्रेट सामग्री (जैसे कि FR4 रोजर्स के साथ संयुक्त) का उपयोग कड़े सम्मिलन हानि और वापसी हानि संकेतकों को पूरा करने के लिए करें। इसके डिजाइन को उच्च गति वाले चिप्स, ड्राइव सर्किट और लेज़रों/डिटेक्टरों के बीच बेहद कम इंटरकनेक्शन दूरी पर विद्युत चुम्बकीय संगतता समस्या को भी हल करना चाहिए। सारांश में, उच्च गति वाले बोर्डों को डिजाइन करते समय, बैकप्लेन बड़े आकार, उच्च-घनत्व वाले इंटरकनेक्ट की स्थिरता पर ध्यान केंद्रित करता है, लाइन कार्ड एकीकृत पथ की सिग्नल की गुणवत्ता और बिजली की आपूर्ति गारंटी पर जोर देता है, और ऑप्टिकल मॉड्यूल लघु-आवृत्ति प्रदर्शन और गर्मी विघटन समन्वय का अनुसरण करता है।
