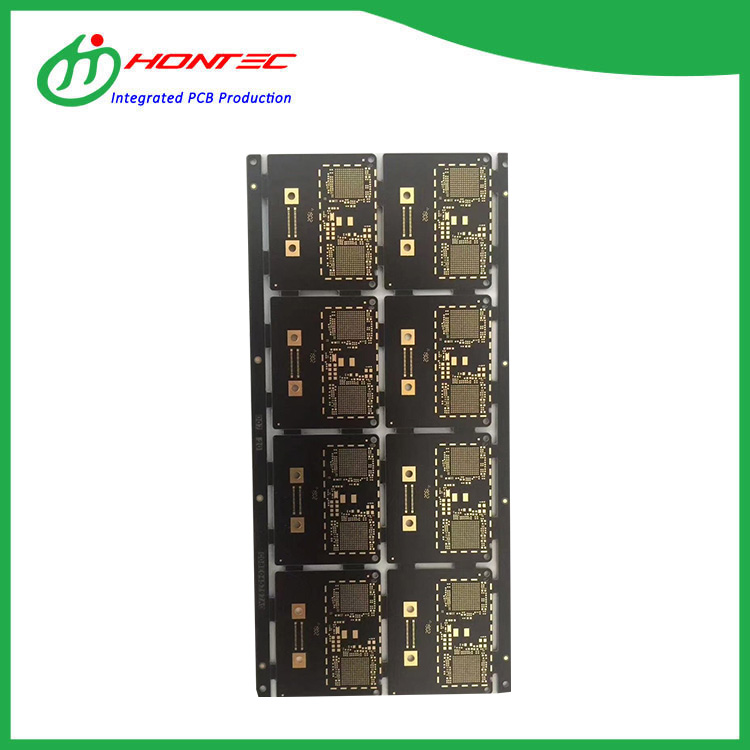

उच्च घनत्व परस्पर संबंध(एचडीआई) पीसीबी कॉम्पैक्ट डिजाइनों में जटिल सर्किटरी को पैक करके इलेक्ट्रॉनिक्स में क्रांतिकारी प्रगति को सक्षम करते हैं। एचडीआई पीसीबी विनिर्माण में एक नेता के रूप में,हॉन्टेकसटीकता, विश्वसनीयता और तेजी से नवाचार की मांग करने वाले उद्योगों के लिए सटीक-किनारे समाधान की मांग करता है। UL, SGS, और ISO9001 सहित प्रमाणपत्रों के साथ, और UPS/DHL के माध्यम से सुव्यवस्थित लॉजिस्टिक्स, हम 28 देशों में ग्राहकों को काटने का अधिकार देते हैं। नीचे, हम अन्वेषण करते हैंएचडीआई पीसीबीअनुप्रयोग, तकनीकी विनिर्देश और उद्योग-विशिष्ट लाभ।
एचडीआई पीसीबीएसपारंपरिक बोर्डों की तुलना में उच्च वायरिंग घनत्व को प्राप्त करने के लिए माइक्रो-वियास, ब्लाइंड/दफन वियास और फाइन-लाइन निशान का उपयोग करें। यह अनुमति देता है:
लघुकरण: डिवाइस के आकार को 40-60%तक कम करें।
बढ़ाया प्रदर्शन: सिग्नल हानि और क्रॉस-टॉक को कम करें।
बहु-परत एकीकरण: विवश स्थानों में जटिल डिजाइन का समर्थन करें।
A. उपभोक्ता इलेक्ट्रॉनिक्स
स्मार्टफोन/टैबलेट: मल्टी-कैमरा सरणियों और 5 जी मॉड्यूल के साथ अल्ट्रा-पतली डिजाइन को सक्षम करता है।
Wearables: पॉवर्स कॉम्पैक्ट हेल्थ मॉनिटर और AR/VR हेडसेट।
बी मेडिकल डिवाइस
इमेजिंग सिस्टम: एमआरआई मशीन और पोर्टेबल अल्ट्रासाउंड डिवाइस।
प्रत्यारोपण: कार्डियक बायोकंपैटिबल सामग्री के साथ मॉनिटर।
सी। मोटर वाहन इलेक्ट्रॉनिक्स
ADAS: LIDAR सेंसर और स्वायत्त नियंत्रण इकाइयाँ।
Infotainment: उच्च-रिज़ॉल्यूशन डिस्प्ले और कनेक्टिविटी हब।
डी। एयरोस्पेस एंड डिफेंस
एवियोनिक्स: ईएमआई परिरक्षण के साथ उड़ान नियंत्रण प्रणाली।
सैटेलाइट कॉम्स: लाइटवेट, विकिरण-प्रतिरोधी बोर्ड।
ई -दूरसंचार
5 जी इन्फ्रास्ट्रक्चर: बेस स्टेशन और आरएफ एम्पलीफायरों।
राउटर/स्विच: हाई-स्पीड डेटा ट्रांसमिशन।
एफ। औद्योगिक स्वचालन
रोबोटिक्स: मोटर कंट्रोलर और सेंसर इंटरफेस।
IoT गेटवे: एज-कंप्यूटिंग डिवाइस।
| पैरामीटर | मानक सीमा | उन्नत क्षमता |
| परत गणना | 4-20 परतें | 30 परतें तक |
| न्यूनतम ट्रेस/स्थान | 3/3 मिल (76.2 माइक्रोन) | 2/2 मील (50.8 माइक्रोन) |
| सूक्ष्म विया व्यास | 0.1 मिमी | 0.075 मिमी |
| बोर्ड की मोटाई | 0.4–3.0 मिमी | 0.2–5.0 मिमी |
| सतह खत्म | Enig, hasl, विसर्जन चांदी | ओएसपी, हार्ड सोना |
| सामग्री | FR-4, हाई-टीजी, रोजर्स | बहुजन मुक्त |
