आधुनिक इलेक्ट्रॉनिक्स डिज़ाइन करते समय, एक लगातार चुनौती कई इंजीनियरों को रात में जगाए रखती है। हम यह कैसे सुनिश्चित करते हैं कि सिग्नल अविश्वसनीय रूप से उच्च गति पर साफ और विश्वसनीय रूप से यात्रा करें। यह प्रश्न 5जी इंफ्रास्ट्रक्चर, उन्नत रडार और उपग्रह संचार जैसे उच्च-प्रदर्शन अनुप्रयोगों के मूल में बैठता है। इस चुनौती को हल करने के मूल में यही निहित हैHigh फ़्रीक्वेंसी बोर्ड. परहॉन्टेक, हम इन महत्वपूर्ण घटकों को तैयार करने, सैद्धांतिक डिजाइन सिद्धांतों को मूर्त, उच्च-विश्वसनीयता वाले उत्पादों में बदलने में विशेषज्ञ हैं जो आज की तकनीक की कठोर मांगों को पूरा करते हैं।
सिग्नल हानि को न्यूनतम करने के पीछे मुख्य सिद्धांत क्या हैं?
सिग्नल हानि से निपटने के लिए, हमें पहले यह समझना होगा कि इसका कारण क्या है। एउच्च आवृत्ति बोर्डयह सिर्फ एक मानक पीसीबी नहीं है। इसका डिज़ाइन कई प्रमुख कारकों को सावधानीपूर्वक नियंत्रित करता है। ढांकता हुआ स्थिरांक (डीके) स्थिरता सर्वोपरि है, क्योंकि भिन्नताएं संकेतों को विकृत कर सकती हैं। अपव्यय कारक (डीएफ) भी उतना ही महत्वपूर्ण है, जो यह निर्धारित करता है कि सब्सट्रेट सामग्री के भीतर गर्मी के रूप में कितनी सिग्नल ऊर्जा खो जाती है। परहॉन्टेक, हमारा डिज़ाइन दर्शन सामग्री चयन से शुरू होता है। हम अल्ट्रा-लो और स्थिर डीके/डीएफ मूल्यों के साथ सब्सट्रेट्स का उपयोग करने के लिए अग्रणी लेमिनेट आपूर्तिकर्ताओं के साथ साझेदारी करते हैं, जिससे बोर्ड की नींव से ही पूर्वानुमानित सिग्नल व्यवहार सुनिश्चित होता है।
नियंत्रित प्रतिबाधा और परिशुद्धता रूटिंग से कैसे फर्क पड़ता है
एक बार जब सही सामग्री चुन ली जाती है, तो परिशुद्धता हावी हो जाती है। हम संपूर्ण ट्रेस पथ पर सिग्नल अखंडता कैसे बनाए रख सकते हैं। इसका उत्तर नियंत्रित प्रतिबाधा रूटिंग और परिष्कृत स्टैक-अप डिज़ाइन में निहित है। हमारी इंजीनियरिंग टीम विनिर्माण शुरू होने से पहले पीसीबी स्टैक-अप को मॉडल करने के लिए उन्नत सिमुलेशन सॉफ्टवेयर का उपयोग करती है। यह हमें लक्ष्य प्रतिबाधा, आमतौर पर 50 या 100 ओम, प्रतिबिंब को कम करने के लिए सटीक ट्रेस चौड़ाई और रिक्ति को परिभाषित करने की अनुमति देता है। एक के लिएउच्च आवृत्ति बोर्ड, यह परिशुद्धता गैर-परक्राम्य है। यह सुनिश्चित करने के लिए कि आपका डिज़ाइन अनुकरण के अनुरूप कार्य करता है, हम कड़ी प्रतिबाधा सहनशीलता की गारंटी देते हैं, जो अक्सर ±5% जितनी कम होती है।
विद्युतचुंबकीय हस्तक्षेप का मुकाबला करने वाले विशिष्ट उत्पाद की विशेषताएं क्या हैं?
उत्सर्जित और प्राप्त दोनों प्रकार का हस्तक्षेप, एक संवेदनशील सर्किट को पंगु बना सकता है। तो, एक अच्छी तरह से डिज़ाइन कैसे किया जाता हैउच्च आवृत्ति बोर्डइसके खिलाफ ढाल. हमारा दृष्टिकोण कई रणनीतियों को सीधे बोर्ड निर्माण में एकीकृत करता है:
उन्नत ग्राउंडिंग योजनाएँ:स्वच्छ संदर्भ और ढाल प्रदान करने के लिए मल्टी-पॉइंट ग्राउंडिंग और समर्पित ग्राउंड प्लेन का उपयोग करना।
परिरक्षण विअस:फैराडे पिंजरों को बनाने के लिए महत्वपूर्ण निशानों के आसपास क्रमबद्ध "सिलाई" को लागू करना।
सतही फ़िनिश:उच्च आवृत्तियों पर बेहतर सतह चालकता और सिग्नल अखंडता के लिए इलेक्ट्रोलेस निकेल इलेक्ट्रोलेस पैलेडियम इमर्शन गोल्ड (ENEPIG) जैसे विकल्पों की पेशकश।
इन सिद्धांतों को जीवन में लाने वाली विशिष्टताओं को स्पष्ट करने के लिए, एक मानक के मापदंडों पर विचार करेंहॉन्टेकउच्च-आवृत्ति पेशकश:
| पैरामीटर श्रेणी | विशिष्ट विशिष्टता | फ़ायदा |
|---|---|---|

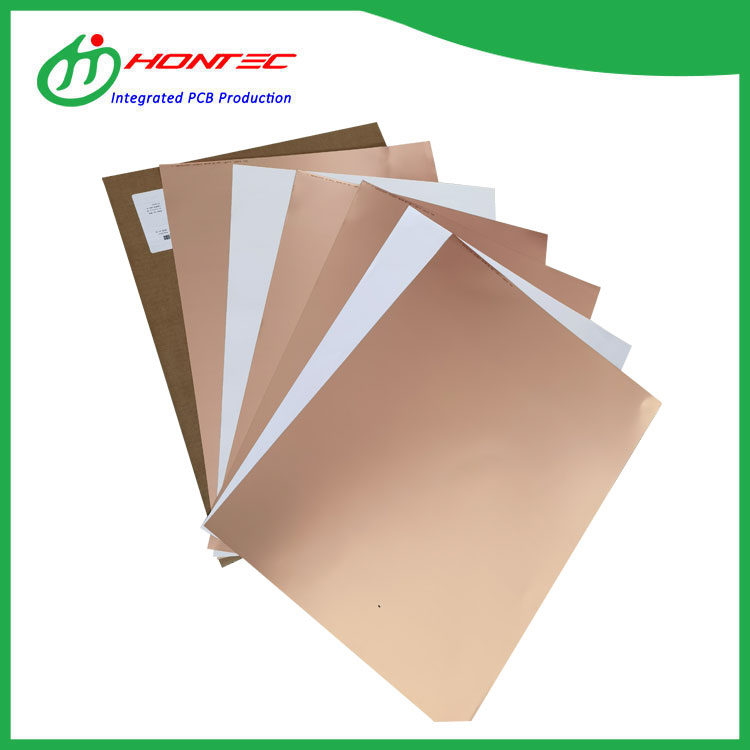

| मूल सामग्री | रोजर्स आरओ4350बी, टैकोनिक टीएलवाई | कम नुकसान, लगातार प्रदर्शन के लिए स्थिर डीके |
| परिरक्षण विअस: | ±5% या बेहतर | सिग्नल प्रतिबिंब को कम करता है और अखंडता सुनिश्चित करता है |
| न्यूनतम ट्रेस/स्थान | 3/3 मिलि | सघन, उच्च गति मार्ग सक्षम बनाता है |
| सतही समापन | ENEPIG, विसर्जन रजत | उत्कृष्ट सिग्नल त्वचा प्रभाव प्रदर्शन |
| प्लेटेड होल सहनशीलता | ±2 मिलि | कनेक्शन और परिरक्षण के माध्यम से विश्वसनीयता सुनिश्चित करता है |
किसी विशेषज्ञ निर्माता के साथ साझेदारी करना क्यों महत्वपूर्ण है?
±5% या बेहतरउच्च आवृत्ति बोर्डएक चेकलिस्ट का अनुसरण करते हुए आगे बढ़ता है। इसके लिए गहन सामग्री ज्ञान, सटीक निर्माण और कठोर परीक्षण की आवश्यकता होती है। यहीं परहॉन्टेकलाभ स्पष्ट हो जाता है. हमारी विशेषज्ञता जटिल डिज़ाइनों को विनिर्माण योग्य, उच्च-उपज वाले उत्पादों में बदल देती है। हम सिर्फ बोर्ड की आपूर्ति नहीं करते हैं; हम आपकी इंजीनियरिंग टीम का एक विस्तार बन गए हैं, जो मुद्दों को सुलझाने के लिए डिजाइन फॉर मैन्युफैक्चरिबिलिटी (डीएफएम) फीडबैक की पेशकश करते हैं। हमारे अत्याधुनिक उपकरणों और नियंत्रित प्रक्रिया वातावरण के साथ, हम हर सुनिश्चित करते हैंउच्च आवृत्ति बोर्डहमारी सुविधा गुणवत्ता और प्रदर्शन के उच्चतम मानकों को पूरा करती है।
क्या आप अपने अगले हाई-स्पीड डिज़ाइन से सिग्नल हानि और हस्तक्षेप को खत्म करने के लिए तैयार हैं? ऐसी टीम के साथ साझेदारी करें जो महत्वपूर्ण बारीकियों को समझती हो। होने देनाहॉन्टेकआपके नवप्रवर्तन को विश्वसनीय, उच्च प्रदर्शन वाला आधार प्रदान करें।हमसे संपर्क करेंआज आपकी परियोजना आवश्यकताओं के साथ, आइए चर्चा करें कि हम आपके सबसे चुनौतीपूर्ण उच्च-आवृत्ति अनुप्रयोगों को कैसे जीवन में ला सकते हैं।
