उच्च-आवृत्ति पीसीबी बोर्डों की अवधारणाएं और विशेषताएं क्या हैं?

2025-04-17

उच्च आवृत्ति पीसीबी बोर्डउच्च विद्युत चुम्बकीय आवृत्तियों के साथ विशेष सर्किट बोर्डों का संदर्भ लें। वे उच्च आवृत्ति और माइक्रोवेव क्षेत्रों में उपयोग किए जाते हैं। वे माइक्रोवेव सब्सट्रेट कॉपर-क्लैड बोर्डों पर साधारण कठोर सर्किट बोर्ड निर्माण विधियों या विशेष प्रसंस्करण विधियों की कुछ प्रक्रियाओं का उपयोग करके निर्मित होते हैं।

1। उच्च आवृत्ति पीसीबी बोर्ड बनाने के लिए उपयोग की जाने वाली सामग्री क्या है?

वायरलेस या अन्य उच्च-आवृत्ति वाले अवसरों में उच्च-आवृत्ति बोर्डों का प्रदर्शन निर्माण सामग्री पर निर्भर करता है। कई अनुप्रयोगों के लिए, टुकड़े टुकड़े में FR4 सामग्री का उपयोग ढांकता हुआ गुणों में सुधार कर सकता है। हम अक्सर उच्च आवृत्ति पीसीबी बोर्ड बनाने के लिए रोजर्स, टिकोनिक और अन्य बोर्डों का उपयोग करते हैं।

2। सामग्री का डीएफ स्तर पीसीबी के प्रदर्शन को निर्धारित करता है

(1) डीके को छोटा और स्थिर होना चाहिए। आमतौर पर छोटे बेहतर होते हैं। उच्च डीके सिग्नल ट्रांसमिशन देरी का कारण हो सकता है।

(२) डीएफ बहुत छोटा होना चाहिए, जो सिग्नल ट्रांसमिशन की गुणवत्ता को प्रभावित करेगा। छोटे डीएफ सिग्नल लॉस को कम कर सकते हैं।

(3) थर्मल विस्तार गुणांक यथासंभव तांबे के पन्नी के करीब होना चाहिए, क्योंकि अंतर गर्म से ठंड में बदलने पर कॉपर पन्नी को अलग करने का कारण होगा।

(४) एक आर्द्र वातावरण में, जल अवशोषण दर कम होनी चाहिए। उच्च जल अवशोषण दर डीके और डीएफ को प्रभावित करेगी।

(५) गर्मी प्रतिरोध, प्रभाव प्रतिरोध और छीलने का प्रतिरोध अच्छा होना चाहिए।

उच्च-आवृत्ति पीसीबी बोर्डों का थर्मल विस्तार गुणांक कॉपर पन्नी के समान होना चाहिए, क्योंकि उच्च-आवृत्ति वाले सर्किट बोर्डों को गर्म और ठंड की स्थिति के तहत तांबे की पन्नी पृथक्करण हो सकता है। केवल जब वे तांबे की पन्नी के समान होते हैं, तो उच्च-आवृत्ति सर्किट बोर्डों के प्रदर्शन को पूरी तरह से समाप्त किया जा सकता है।उच्च आवृत्ति पीसीबीगर्मी प्रतिरोध, रासायनिक संक्षारण प्रतिरोध और प्रभाव प्रतिरोध जैसे अच्छे गुण हैं।

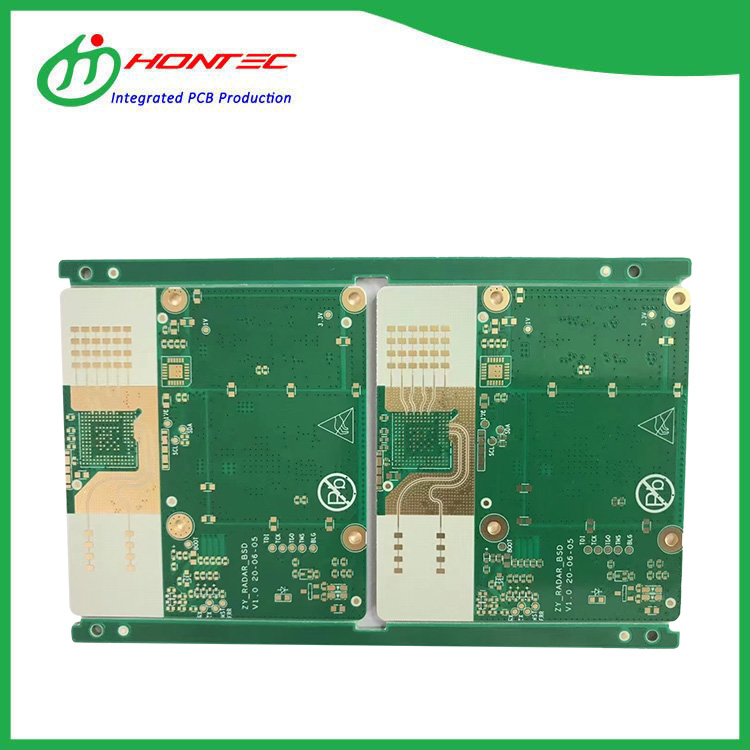

High Frequency PCB

3। उच्च-आवृत्ति पीसीबी सर्किट बोर्डों के क्या फायदे हैं?

(१) उच्च दक्षता

उच्च आवृत्ति वाले पीसीबी बोर्डों का छोटा ढांकता हुआ स्थिरांक उनकी खपत को बहुत छोटा बनाता है। इस स्थिति के तहत, तकनीकी विकास में सबसे आगे इंडक्शन हीटिंग तकनीक भी लक्ष्य हीटिंग की जरूरतों को पूरा कर सकती है, जिससे उच्च-आवृत्ति सर्किट बोर्डों की दक्षता बहुत अधिक हो जाती है। बेशक, दक्षता का पीछा करते हुए, हमें पर्यावरण संरक्षण को नहीं भूलना चाहिए।

(२) तेजी से काम करने की गति

ट्रांसमिशन की गति ढांकता हुआ स्थिरांक के लिए आनुपातिक है। ट्रांसमिशन की गति ढांकता हुआ स्थिरांक के वर्गमूल के विपरीत आनुपातिक है, अर्थात्, ढांकता हुआ स्थिर, संचरण गति को धीमा करने के लिए; छोटा ढांकता हुआ स्थिर, ट्रांसमिशन गति उतनी ही तेजी से। यह भी एक कारण है कि पीसीबी उच्च-आवृत्ति बोर्ड लोकप्रिय हैं। यह विशेष सामग्रियों का उपयोग करता है, जो अच्छी तरह से छोटे ढांकता हुआ स्थिरांक की विशेषताओं की गारंटी दे सकता है, जबकि ट्रांसमिशन गति भी सुनिश्चित करता है, जिससे सर्किट बोर्ड के संचालन को अधिक स्थिर बना दिया जाता है।

(३) अनुकूलनशीलता

उच्च-आवृत्ति वाले पीसीबी बोर्डों का उपयोग विभिन्न उद्योगों में व्यापक रूप से सटीक धातु सामग्री को गर्म करने के लिए किया जाता है। यह न केवल अलग -अलग गहराई पर घटकों के हीटिंग को प्राप्त कर सकता है, बल्कि स्थानीय विशेषताओं के लिए हीटिंग को भी केंद्रित कर सकता है, चाहे वह सतह हो या गहराई, केंद्रित या बिखरे हुए हीटिंग विधियों को आसानी से पूरा किया जा सकता है।

(४) अच्छी सहिष्णुता

उच्च-आवृत्ति पीसीबी बोर्ड पर्यावरण के लिए बहुत अच्छी तरह से अनुकूल हो सकते हैं, और इसकी जल अवशोषण दर बहुत कम है, इसलिए यह आर्द्र मौसम के लिए बहुत अनुकूल है। एक ही समय पर,उच्च आवृत्ति पीसीबी बोर्डअच्छा संक्षारण प्रतिरोध है और इसका उपयोग विभिन्न वातावरणों में किया जा सकता है।
