ऑप्टोइलेक्ट्रॉनिक पीसीबी उच्च-प्रदर्शन ऑप्टिकल सिस्टम को कैसे सक्षम करता है?


लेख सारांश

ऑप्टोइलेक्ट्रॉनिक पीसीबीआधुनिक ऑप्टिकल और इलेक्ट्रॉनिक एकीकरण में एक मुख्य घटक है, जो उन अनुप्रयोगों का समर्थन करता है जहां प्रकाश-आधारित सिग्नल और इलेक्ट्रॉनिक नियंत्रण को सटीकता और स्थिरता के साथ काम करना चाहिए। यह आलेख इस बात की व्यापक व्याख्या प्रदान करता है कि ऑप्टोइलेक्ट्रॉनिक पीसीबी कैसे काम करता है, डिजाइन और विनिर्माण के दौरान ग्राहकों को किन चुनौतियों का सामना करना पड़ता है, और मांग वाले वातावरण के लिए विश्वसनीय समाधान कैसे चुनें। यह सामग्री विकल्पों, संरचनात्मक डिजाइन विचारों, गुणवत्ता नियंत्रण विधियों और अनुप्रयोग परिदृश्यों की भी व्याख्या करता है, जिससे इंजीनियरों और निर्णय निर्माताओं को जोखिम कम करने और सिस्टम प्रदर्शन में सुधार करने में मदद मिलती है। HONTEC विश्वसनीयता, स्केलेबिलिटी और दीर्घकालिक परिचालन स्थिरता के लिए डिज़ाइन किए गए ऑप्टोइलेक्ट्रॉनिक पीसीबी समाधान प्रदान करता है।

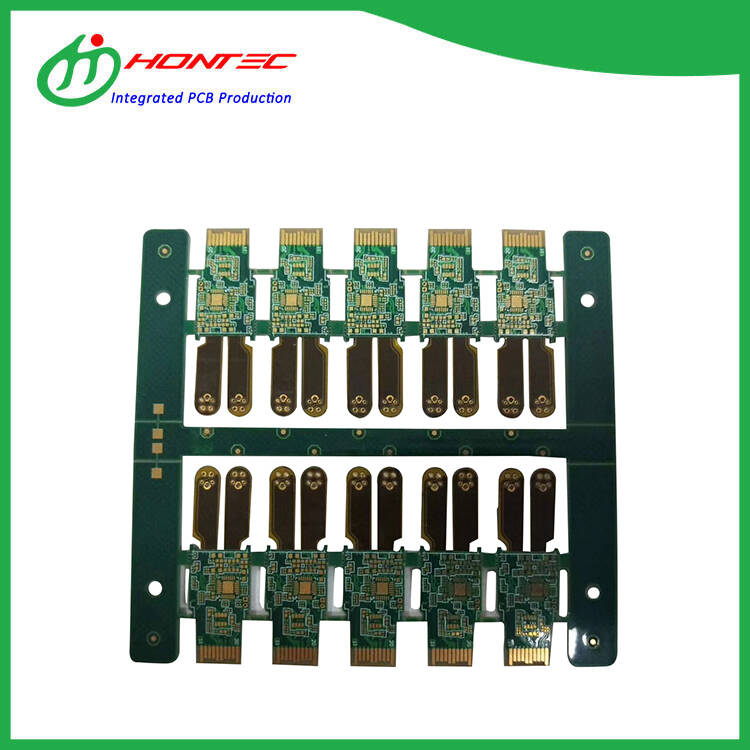

40G optical module PCB

विषयसूची


ऑप्टोइलेक्ट्रॉनिक पीसीबी अवलोकन

एक ऑप्टोइलेक्ट्रॉनिक पीसीबी एक मुद्रित सर्किट बोर्ड है जिसे इलेक्ट्रॉनिक सर्किट के साथ एलईडी, फोटोडायोड, लेजर डिवाइस या ऑप्टिकल सेंसर जैसे ऑप्टिकल घटकों को एकीकृत करने के लिए इंजीनियर किया गया है। पारंपरिक पीसीबी के विपरीत, ऑप्टोइलेक्ट्रॉनिक पीसीबी को विद्युत सिग्नल अखंडता और ऑप्टिकल प्रदर्शन दोनों का प्रबंधन करना चाहिए, अक्सर कॉम्पैक्ट और थर्मली मांग वाले वातावरण में।

इन बोर्डों का व्यापक रूप से संचार प्रणालियों, औद्योगिक सेंसिंग, ऑटोमोटिव इलेक्ट्रॉनिक्स, चिकित्सा उपकरणों और उन्नत उपभोक्ता उत्पादों में उपयोग किया जाता है। HONTEC ऑप्टोइलेक्ट्रॉनिक पीसीबी डिज़ाइन पर ध्यान केंद्रित करता है जो स्थिर सिग्नल ट्रांसमिशन, सटीक ऑप्टिकल संरेखण और लगातार थर्मल प्रदर्शन सुनिश्चित करता है।


मुख्य ग्राहक दर्द बिंदु

ऑप्टोइलेक्ट्रॉनिक पीसीबी के साथ काम करने वाले ग्राहकों को अक्सर जटिल चुनौतियों का सामना करना पड़ता है जो सीधे उत्पाद की विश्वसनीयता और बाजार में आने के समय को प्रभावित करती हैं।

  • ऑप्टिकल और विद्युत पथों के बीच सिग्नल हस्तक्षेप
  • थर्मल संचय प्रकाश उत्पादन स्थिरता को प्रभावित करता है
  • असेंबली के दौरान ऑप्टिकल घटकों का गलत संरेखण
  • सामग्री की असंगति के कारण प्रदूषण या विकृति उत्पन्न होती है
  • उत्पादन बैचों में असंगत प्रदर्शन

ये दर्द बिंदु एकीकृत डिजाइन, नियंत्रित विनिर्माण प्रक्रियाओं और अनुभवी तकनीकी सहायता के महत्व पर प्रकाश डालते हैं।


संरचना और मुख्य घटक

एक ऑप्टोइलेक्ट्रॉनिक पीसीबी में आमतौर पर कई कार्यात्मक परतें होती हैं, जिनमें से प्रत्येक को विशिष्ट प्रदर्शन आवश्यकताओं का समर्थन करने के लिए डिज़ाइन किया गया है।

  • सब्सट्रेट परत यांत्रिक स्थिरता प्रदान करती है
  • सिग्नल ट्रांसमिशन के लिए प्रवाहकीय तांबे की परतें
  • सटीक सहनशीलता के साथ ऑप्टिकल घटक बढ़ते क्षेत्र
  • गर्मी अपव्यय के लिए थर्मल प्रबंधन परतें
  • स्थायित्व बढ़ाने के लिए सुरक्षात्मक कोटिंग्स

इन तत्वों का उचित एकीकरण पूरे उत्पाद जीवनचक्र में ऑप्टिकल सटीकता और विद्युत विश्वसनीयता दोनों सुनिश्चित करता है।


सामग्री चयन संबंधी विचार

ऑप्टोइलेक्ट्रॉनिक पीसीबी प्रदर्शन में सामग्री चयन एक निर्णायक भूमिका निभाता है। गलत सामग्री ऑप्टिकल स्पष्टता, थर्मल स्थिरता या दीर्घकालिक विश्वसनीयता से समझौता कर सकती है।

  • उच्च गति संकेतों के लिए कम हानि वाली ढांकता हुआ सामग्री
  • ताप नियंत्रण के लिए उच्च तापीय चालकता सब्सट्रेट
  • तनाव को रोकने के लिए स्थिर विस्तार गुणांक
  • सतह फ़िनिश ऑप्टिकल घटकों के साथ संगत है

हॉन्टेक अनुकूलित समाधान प्रदान करने के लिए ऑपरेटिंग वातावरण, ऑप्टिकल आवश्यकताओं और अपेक्षित सेवा जीवन के आधार पर सामग्री के प्रदर्शन का मूल्यांकन करता है।


ऑप्टोइलेक्ट्रॉनिक पीसीबी को सही तरीके से कैसे डिज़ाइन करें

सफल ऑप्टोइलेक्ट्रॉनिक पीसीबी डिज़ाइन के लिए ऑप्टिकल, इलेक्ट्रिकल और मैकेनिकल विचारों के बीच घनिष्ठ समन्वय की आवश्यकता होती है।

  • हस्तक्षेप को कम करने के लिए ऑप्टिकल और इलेक्ट्रिकल सिग्नल पथ को अलग करें
  • सिग्नल अखंडता के लिए ट्रेस प्रतिबाधा को अनुकूलित करें
  • ऑप्टिकल संरेखण के लिए सटीक घटक प्लेसमेंट डिज़ाइन करें
  • थर्मल विअस और गर्मी फैलाने वाली संरचनाएं शामिल करें
  • विनिर्माण सहनशीलता और असेंबली प्रक्रियाओं के लिए अनुमति दें

एक अच्छी तरह से नियोजित डिज़ाइन पुनर्कार्य को कम करता है, उपज में सुधार करता है, और वास्तविक दुनिया की स्थितियों में स्थिर ऑप्टिकल आउटपुट सुनिश्चित करता है।


विनिर्माण और प्रक्रिया नियंत्रण

ऑप्टोइलेक्ट्रॉनिक पीसीबी का विनिर्माण निरंतरता और सटीकता बनाए रखने के लिए सख्त प्रक्रिया नियंत्रण की मांग करता है।

  • उच्च परिशुद्धता ड्रिलिंग और इमेजिंग प्रक्रियाएं
  • सामग्री विरूपण को रोकने के लिए नियंत्रित लेमिनेशन
  • ऑप्टिकल क्षेत्रों के लिए सटीक सोल्डर मास्क संरेखण
  • संवेदनशील ऑप्टिकल घटकों के लिए क्लीनरूम असेंबली

हॉन्टेक यह सुनिश्चित करने के लिए मानकीकृत उत्पादन प्रक्रियाओं और निरंतर निगरानी को लागू करता है कि प्रत्येक ऑप्टोइलेक्ट्रॉनिक पीसीबी डिजाइन विनिर्देशों को पूरा करता है।


ऑप्टोइलेक्ट्रॉनिक पीसीबी तुलना तालिका

पीसीबी प्रकार प्रमुख विशेषताऐं प्राथमिक लाभ विशिष्ट उपयोग
मानक पीसीबी केवल विद्युत डिज़ाइन कम लागत बुनियादी इलेक्ट्रॉनिक्स
हाई-स्पीड पीसीबी नियंत्रित प्रतिबाधा सिग्नल स्थिरता डेटा संचार
ऑप्टोइलेक्ट्रॉनिक पीसीबी ऑप्टिकल और इलेक्ट्रिकल एकीकरण परिशुद्धता और विश्वसनीयता ऑप्टिकल सेंसिंग और ट्रांसमिशन

विशिष्ट अनुप्रयोग परिदृश्य

ऑप्टोइलेक्ट्रॉनिक पीसीबी समाधान उन्नत अनुप्रयोगों की एक विस्तृत श्रृंखला का समर्थन करते हैं।

  • ऑप्टिकल संचार मॉड्यूल
  • औद्योगिक दृष्टि और संवेदन प्रणाली
  • ऑटोमोटिव लाइटिंग और डिटेक्शन सिस्टम
  • चिकित्सा इमेजिंग और नैदानिक ​​उपकरण
  • स्मार्ट उपभोक्ता इलेक्ट्रॉनिक्स

विश्वसनीयता और गुणवत्ता आश्वासन

वास्तविक परिचालन स्थितियों के तहत ऑप्टोइलेक्ट्रॉनिक पीसीबी प्रदर्शन को सत्यापित करने के लिए विश्वसनीयता परीक्षण आवश्यक है।

  • थर्मल साइकलिंग और गर्मी प्रतिरोध परीक्षण
  • ऑप्टिकल आउटपुट स्थिरता मूल्यांकन
  • यांत्रिक तनाव और कंपन परीक्षण
  • विद्युत निरंतरता और इन्सुलेशन परीक्षण

हॉन्टेक लगातार गुणवत्ता और भरोसेमंद प्रदर्शन सुनिश्चित करने के लिए बहु-स्तरीय निरीक्षण और परीक्षण लागू करता है।


अक्सर पूछे जाने वाले प्रश्नों

ऑप्टोइलेक्ट्रॉनिक पीसीबी को मानक पीसीबी से क्या अलग बनाता है?
ऑप्टोइलेक्ट्रॉनिक पीसीबी ऑप्टिकल घटकों को एकीकृत करता है और मानक विद्युत डिजाइनों से परे सटीक संरेखण, थर्मल नियंत्रण और सामग्री चयन की आवश्यकता होती है।

क्या ऑप्टोइलेक्ट्रॉनिक पीसीबी को अनुकूलित किया जा सकता है?
हाँ। लेआउट, सामग्री और परत संरचनाओं को ऑप्टिकल और विद्युत आवश्यकताओं के आधार पर अनुकूलित किया जा सकता है।

ऑप्टोइलेक्ट्रॉनिक पीसीबी में गर्मी का प्रबंधन कैसे किया जाता है?
थर्मल विअस, उच्च-चालकता सब्सट्रेट और अनुकूलित लेआउट का उपयोग आमतौर पर गर्मी को खत्म करने के लिए किया जाता है।

क्या ऑप्टोइलेक्ट्रॉनिक पीसीबी बड़े पैमाने पर उत्पादन के लिए उपयुक्त है?
उचित डिजाइन और प्रक्रिया नियंत्रण के साथ, ऑप्टोइलेक्ट्रॉनिक पीसीबी कम मात्रा वाले प्रोटोटाइप और बड़े पैमाने पर विनिर्माण दोनों का समर्थन करता है।


निष्कर्ष और हमसे संपर्क करें

ऑप्टोइलेक्ट्रॉनिक पीसीबी आधुनिक प्रणालियों के लिए एक महत्वपूर्ण आधार है जो सटीक प्रकाश-आधारित सिग्नल ट्रांसमिशन और इलेक्ट्रॉनिक नियंत्रण पर निर्भर करता है। डिज़ाइन जटिलता, सामग्री चयन और विनिर्माण परिशुद्धता को संबोधित करके, व्यवसाय उच्च विश्वसनीयता और बेहतर दीर्घकालिक प्रदर्शन प्राप्त कर सकते हैं।

हॉन्टेकजटिल अनुप्रयोग आवश्यकताओं के अनुरूप पेशेवर ऑप्टोइलेक्ट्रॉनिक पीसीबी समाधान प्रदान करता है। यदि आप एक नई ऑप्टिकल प्रणाली की योजना बना रहे हैं या मौजूदा डिज़ाइन में सुधार करना चाह रहे हैं,हमसे संपर्क करेंआपकी तकनीकी आवश्यकताओं पर चर्चा करने और यह जानने के लिए कि कैसे HONTEC स्थिर, उच्च गुणवत्ता वाले ऑप्टोइलेक्ट्रॉनिक पीसीबी निर्माण के साथ आपके प्रोजेक्ट का समर्थन कर सकता है।
