बहुपरत पीसीबीप्रौद्योगिकी उन्नत इलेक्ट्रॉनिक विनिर्माण की रीढ़ बन गई है। औद्योगिक स्वचालन प्रणाली से लेकर दूरसंचार उपकरण और चिकित्सा उपकरणों तक, मल्टीलेयर मुद्रित सर्किट बोर्ड कॉम्पैक्ट लेआउट, तेज़ सिग्नल ट्रांसमिशन और उच्च विश्वसनीयता सक्षम करते हैं। यह लेख बताता है कि मल्टीलेयर पीसीबी कैसे काम करते हैं, उनके फायदे, विनिर्माण चुनौतियां, सामग्री विकल्प और HONTEC जैसे सही पीसीबी निर्माता का चयन कैसे उत्पाद की गुणवत्ता और दीर्घकालिक प्रदर्शन में सुधार कर सकता है।

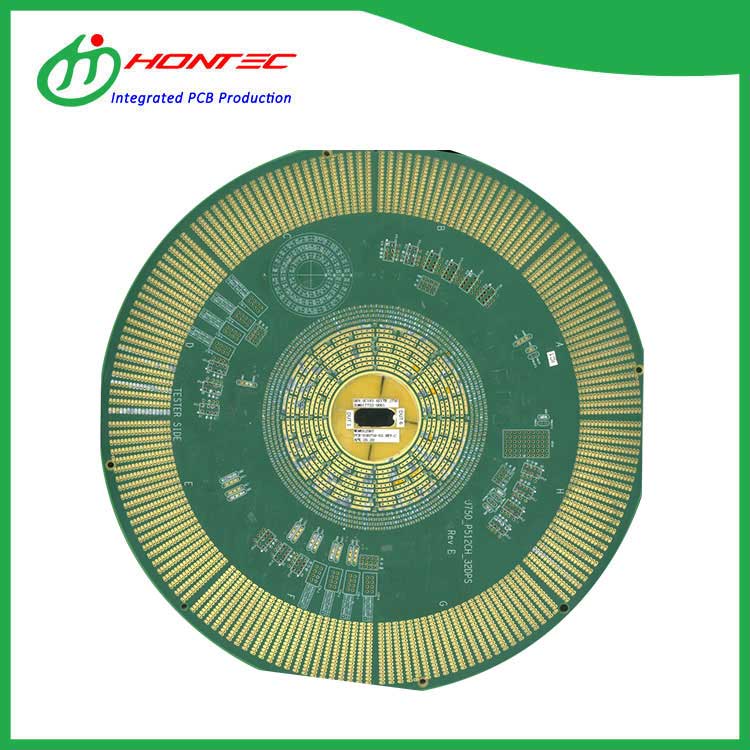

मल्टीलेयर पीसीबी एक मुद्रित सर्किट बोर्ड है जो इन्सुलेट सामग्री के साथ टुकड़े टुकड़े में तीन या अधिक प्रवाहकीय तांबे की परतों से बना होता है। सिंगल-साइडेड या डबल-साइडेड पीसीबी के विपरीत, मल्टीलेयर बोर्ड इंजीनियरों को सीमित स्थान के भीतर अधिक जटिल और कॉम्पैक्ट इलेक्ट्रॉनिक सर्किट बनाने की अनुमति देते हैं।
आधुनिक इलेक्ट्रॉनिक उपकरण उच्च गति, बेहतर सिग्नल अखंडता और कम विद्युत चुम्बकीय हस्तक्षेप की मांग करते हैं। मल्टीलेयर पीसीबी संरचनाएं पावर प्लेन, ग्राउंड प्लेन और सिग्नल लेयर्स को कुशलतापूर्वक वितरित करके इन समस्याओं को हल करती हैं।
| पीसीबी प्रकार | परतों की संख्या | जटिलता | विशिष्ट उपयोग |
|---|---|---|---|
| एक तरफा पीसीबी | 1 | कम | सरल इलेक्ट्रॉनिक्स |
| दो तरफा पीसीबी | 2 | मध्यम | औद्योगिक नियंत्रण |
| बहुपरत पीसीबी | 3+ परतें | उच्च | सर्वर, दूरसंचार, चिकित्सा उपकरण |
एक मल्टीलेयर पीसीबी प्रवाहकीय और इन्सुलेटिंग परतों को एक कॉम्पैक्ट संरचना में एक साथ रखकर काम करता है। प्रत्येक परत पर तांबे के निशान घटकों के बीच विद्युत संकेतों को ले जाते हैं, जबकि वाया आंतरिक परतों को लंबवत रूप से जोड़ता है।
आंतरिक डिज़ाइन में आमतौर पर शामिल होते हैं:
यह स्तरित संरचना सिग्नल अखंडता में काफी सुधार करती है और विद्युत चुम्बकीय हस्तक्षेप को कम करती है। उच्च गति वाले इलेक्ट्रॉनिक सिस्टम जैसे 5जी संचार उपकरण और एआई सर्वर स्थिर संचालन बनाए रखने के लिए मल्टीलेयर पीसीबी आर्किटेक्चर पर बहुत अधिक निर्भर करते हैं।
मल्टीलेयर पीसीबी तकनीक पारंपरिक पीसीबी संरचनाओं की तुलना में कई फायदे प्रदान करती है।
अधिक सर्किट को छोटे पदचिह्न में एकीकृत किया जा सकता है, जिससे कॉम्पैक्ट उपभोक्ता इलेक्ट्रॉनिक्स और पोर्टेबल डिवाइस सक्षम हो सकते हैं।
आंतरिक कनेक्शन बोर्ड संरचना के भीतर संरक्षित होते हैं, बाहरी क्षति को कम करते हैं और स्थायित्व में सुधार करते हैं।
समर्पित ग्राउंड और पावर प्लेन सिग्नल विरूपण और विद्युत चुम्बकीय हस्तक्षेप को कम करते हैं।
कई परतों में थर्मल वितरण डिवाइस की स्थिरता और परिचालन जीवनकाल में सुधार करता है।
उच्च-घनत्व सर्किटरी और विश्वसनीय प्रदर्शन की आवश्यकता वाले उद्योगों में मल्टीलेयर पीसीबी का व्यापक रूप से उपयोग किया जाता है।
| उद्योग | आवेदन |
|---|---|
| दूरसंचार | 5G बेस स्टेशन, राउटर, सिग्नल प्रोसेसर |
| चिकित्सा | इमेजिंग सिस्टम, निगरानी उपकरण |
| ऑटोमोटिव | एडीएएस सिस्टम, बैटरी प्रबंधन |
| औद्योगिक स्वचालन | रोबोटिक्स, पीएलसी नियंत्रक |
| उपभोक्ता इलेक्ट्रॉनिक्स | स्मार्टफोन, लैपटॉप, गेमिंग डिवाइस |
जैसे-जैसे उपकरण छोटे और अधिक शक्तिशाली होते जा रहे हैं, विश्व स्तर पर मल्टीलेयर पीसीबी निर्माण की मांग बढ़ती जा रही है।
सामग्री का चयन सीधे विद्युत प्रदर्शन, थर्मल स्थिरता और उत्पाद के जीवनकाल को प्रभावित करता है।
उच्च गति संचार प्रणालियों के लिए, स्थिर सिग्नल ट्रांसमिशन बनाए रखने और सम्मिलन हानि को कम करने के लिए कम हानि वाली सामग्री महत्वपूर्ण हैं।
मल्टीलेयर पीसीबी बोर्डों के निर्माण के लिए सख्त प्रक्रिया नियंत्रण और उन्नत निर्माण उपकरण की आवश्यकता होती है।
परत संरेखण के दौरान परिशुद्धता आवश्यक है क्योंकि मामूली विचलन भी सिग्नल के प्रदर्शन और विश्वसनीयता को प्रभावित कर सकता है।
हॉन्टेक जैसे निर्माता आधुनिक औद्योगिक आवश्यकताओं को पूरा करने के लिए प्रतिबाधा नियंत्रण, HDI संरचनाएं, दबे हुए vias और उच्च आवृत्ति पीसीबी समाधान सहित उन्नत मल्टीलेयर पीसीबी निर्माण प्रौद्योगिकियों पर ध्यान केंद्रित करते हैं।
इसके फायदों के बावजूद, मल्टीलेयर पीसीबी डिज़ाइन कई तकनीकी चुनौतियाँ पेश करता है।
महंगे रीडिज़ाइन से बचने के लिए, इंजीनियरों को प्रारंभिक डिज़ाइन चरण के दौरान पीसीबी निर्माताओं के साथ मिलकर सहयोग करना चाहिए। उचित स्टैक-अप योजना और डीएफएम विश्लेषण विनिर्माण क्षमता में सुधार और उत्पादन जोखिम को कम करने में मदद करते हैं।
सही पीसीबी विनिर्माण भागीदार का चयन सीधे उत्पाद की गुणवत्ता, लीड समय और दीर्घकालिक विश्वसनीयता को प्रभावित करता है।
मल्टीलेयर पीसीबी आपूर्तिकर्ता का मूल्यांकन करते समय, निम्नलिखित कारकों पर विचार करें:
हॉन्टेक परिशुद्धता, स्थिरता और उन्नत प्रौद्योगिकी समर्थन की आवश्यकता वाले उद्योगों के लिए पेशेवर मल्टीलेयर पीसीबी विनिर्माण सेवाएं प्रदान करता है। उनकी क्षमताओं में उच्च-परत-गणना बोर्ड, एचडीआई पीसीबी निर्माण, और मांग वाले अनुप्रयोगों के लिए उच्च आवृत्ति पीसीबी उत्पादन शामिल हैं।
एक दो तरफा पीसीबी में दो प्रवाहकीय परतें होती हैं, जबकि एक बहुपरत पीसीबी में उच्च सर्किट घनत्व और प्रदर्शन के लिए तीन या अधिक परतें एक साथ खड़ी होती हैं।
वे सिग्नल अखंडता में सुधार करते हैं, शोर को कम करते हैं और स्थिर बिजली वितरण प्रदान करते हैं, जो उच्च गति वाले इलेक्ट्रॉनिक सिस्टम के लिए आवश्यक है।
हाँ। उन्नत विनिर्माण प्रक्रियाओं, अतिरिक्त सामग्रियों और सख्त गुणवत्ता आवश्यकताओं के कारण, मल्टीलेयर पीसीबी की लागत आम तौर पर मानक पीसीबी प्रकारों से अधिक होती है।
दूरसंचार, ऑटोमोटिव इलेक्ट्रॉनिक्स, चिकित्सा उपकरण, एयरोस्पेस और औद्योगिक स्वचालन उद्योग काफी हद तक मल्टीलेयर पीसीबी तकनीक पर निर्भर हैं।
क्या आप उन्नत उत्पादन क्षमताओं और सख्त गुणवत्ता नियंत्रण वाले विश्वसनीय मल्टीलेयर पीसीबी निर्माता की तलाश कर रहे हैं?
हॉन्टेकदूरसंचार, औद्योगिक इलेक्ट्रॉनिक्स, ऑटोमोटिव सिस्टम, चिकित्सा उपकरण और उच्च आवृत्ति अनुप्रयोगों के लिए पेशेवर बहुपरत पीसीबी समाधान प्रदान करता है।
चाहे आपको प्रोटोटाइप विकास या बड़ी मात्रा में पीसीबी उत्पादन की आवश्यकता हो, हमारी इंजीनियरिंग टीम तेज प्रतिक्रिया और भरोसेमंद विनिर्माण सेवाओं के साथ आपकी परियोजना आवश्यकताओं का समर्थन करने के लिए तैयार है।
कृपयाहमसे संपर्क करेंतकनीकी परामर्श और अनुकूलित मल्टीलेयर पीसीबी समाधानों के लिए आज।
